安全阀和泄压阀
AL-150T
* 阀门使用 O 型密封圈，密封良好
* 小型，轻巧
* 采用不锈钢阀体和阀座，具有超群的耐久性
仕様
| 特点 | 扬程式 / 螺丝型 / 青铜 / 软阀座 | |
|---|---|---|
| 类别 | 安全泄压阀 | |
| 仕様 | 产品种类 | 安全阀/泄压阀 |
| 口径 | 15A (1/2") - 50A (2") | |
| 适用流体 | 空气、冷水和热水、油、其它非危险性流体 | |
| 连接方式 | JIS Rc 螺丝型 | |
| 工作压力 | 0.05 - 1.0 MPa | |
| 压力范围 | 0.05 - 1.0 MPa 请参见设置压力范围表。 | |
| 适用温度 | 最高120℃ | |
| 材料 | 阀体 | 青铜 |
| 弹簧箱 | 青铜 | |
| 阀瓣和阀座 | 不锈钢, FKM | |
备注
尺寸(mm)和重量(kg)
| Size | L (mm) | H1 (mm) | Weight (kg) |
|---|---|---|---|
| 15A(1/2) | 34 | 40 | 0.7 |
| 20A(3/4) | 38 | 43 | 0.8 |
| 25A(1) | 43 | 51.5 | 1.1 |
| 32A(1 1/4) | 50 | 61.5 | 1.8 |
| 40A(1 1/2) | 60 | 60 | 2.8 |
| 50A(2) | 75 | 76 | 4.7 |
关于流量
Selection data：

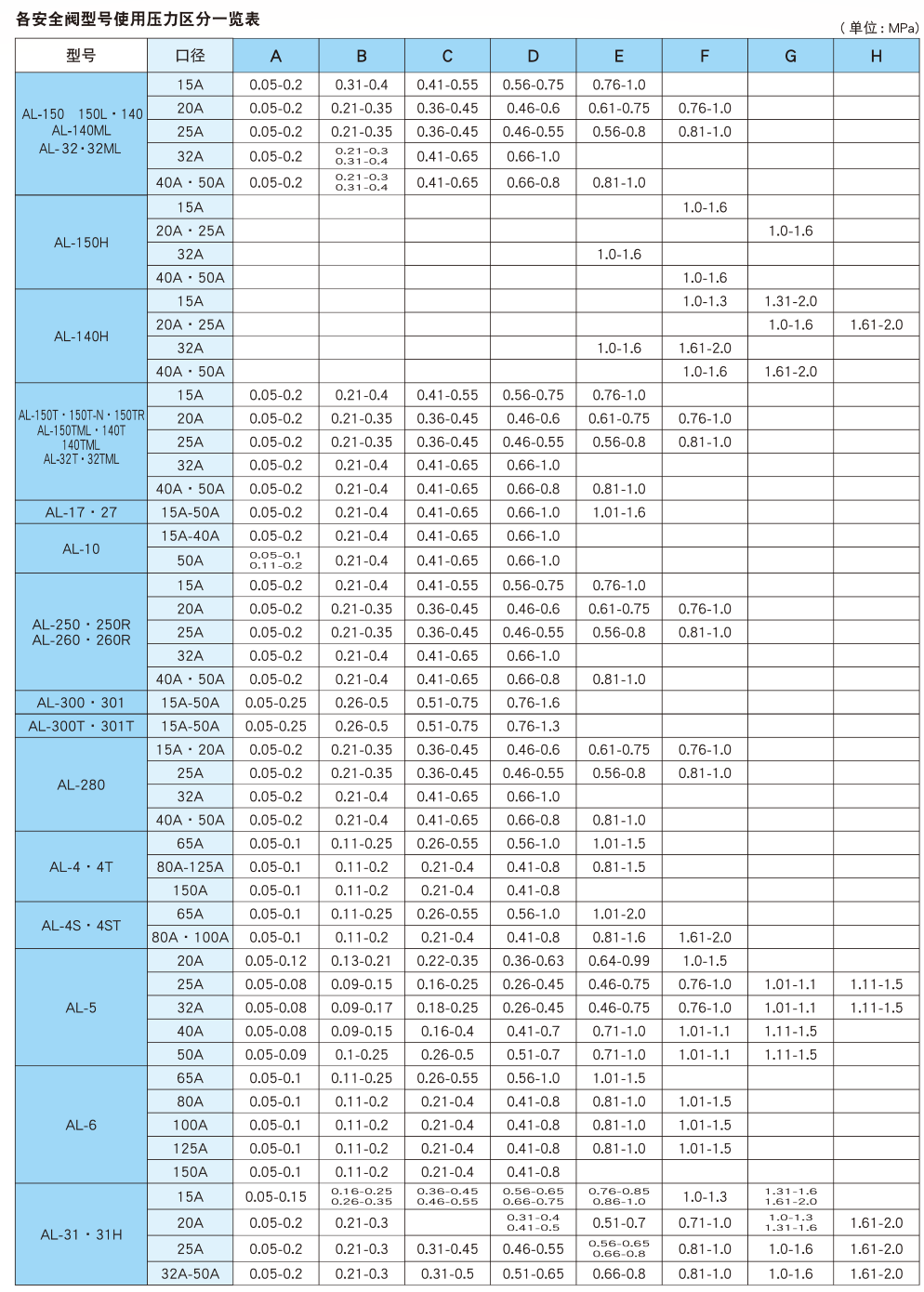

设置压力范围表

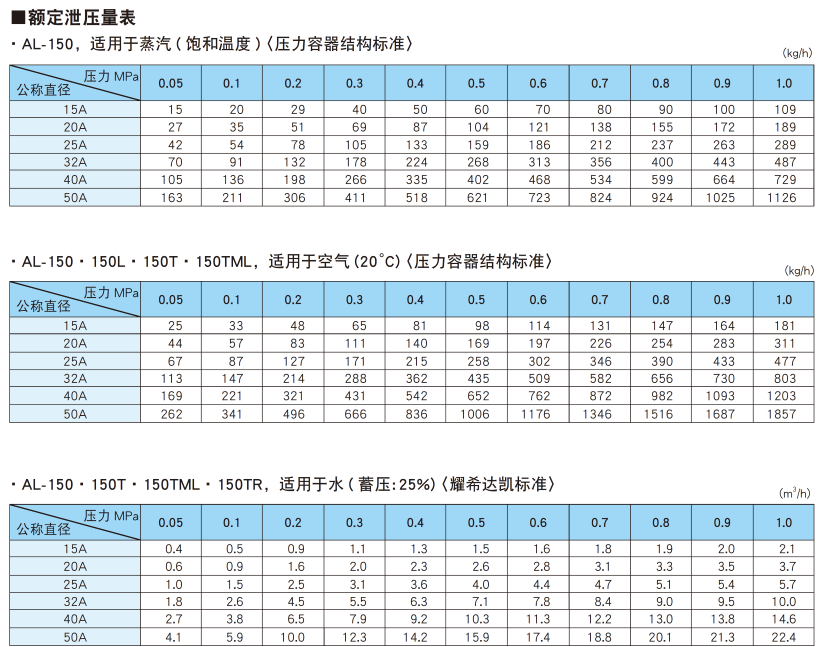

额定泄压量表
尺寸图
