安全阀和泄压阀
AL-4T
* 结构简单，便于维护
* 使用聚四氟乙烯阀盘，密封良好
* 阀体材料系列：球墨铸铁和不锈钢
仕様
| 特点 | 扬程式 / 法兰盘型 / 球墨铸铁 / 软阀座 | |
|---|---|---|
| 类别 | 安全泄压阀 | |
| 仕様 | 产品种类 | 安全阀/泄压阀 |
| 口径 | 65A (2-1/2") - 150A (6") | |
| 适用流体 | 空气、油、冷水和热水、其它非危险性流体 | |
| 连接方式 | JIS 10K FF 法兰盘型,JIS 16K FF 法兰盘型(*3) | |
| 工作压力 | 0.05 - 1.5 MPa (阀瓣・阀座为CAC・PTFE时到1.1MPa为止 ※) | |
| 压力范围 | 0.05 - 1.5 MPa (*1) (*2) 参见设置压力范围表。 | |
| 适用温度 | 最高150℃ | |
| 材料 | 阀体 | 球墨铸铁 |
| 弹簧盒 | 球墨铸铁 | |
| 阀门 | 铸青铜或不锈钢 (内置聚四氟乙烯阀盘) | |
| 阀座 | 铸青铜或不锈钢 (内置聚四氟乙烯阀盘) | |
备注
*1 150A 的最高工作压力为 0.8MPa (连接方式：JIS 10K FF 法兰盘型)。
*2 工作压力超过 1.2MPa (对于 65A 和 80A) 或 1.0MPa (对于 100A 和 125A) 时，采用金属与金属接触阀座。
*3 工作压力超过 1.0MPa 时，采用 JIS 16K FF 法兰盘型。
JIS 10K FF flanged
| Size | L (mm) | H1 (mm) | Weight (kg) |
|---|---|---|---|
| 65A(2 1/2) | 120 | 120 | 20 |
| 80A(3) | 130 | 130 | 22 |
| 100A(4) | 160 | 150 | 44 |
| 125A(5) | 200 | 205 | 88 |
| 150A(6) | 210 | 215 | 113 |
JIS 16K FF flanged
| Size | L (mm) | H1 (mm) | Weight (kg) |
|---|---|---|---|
| 65A(2 1/2) | 120 | 120 | 20 |
| 80A(3) | 132 | 130 | 22 |
| 100A(4) | 162 | 150 | 44 |
| 125A(5) | 202 | 205 | 88 |
关于流量
Selection data：

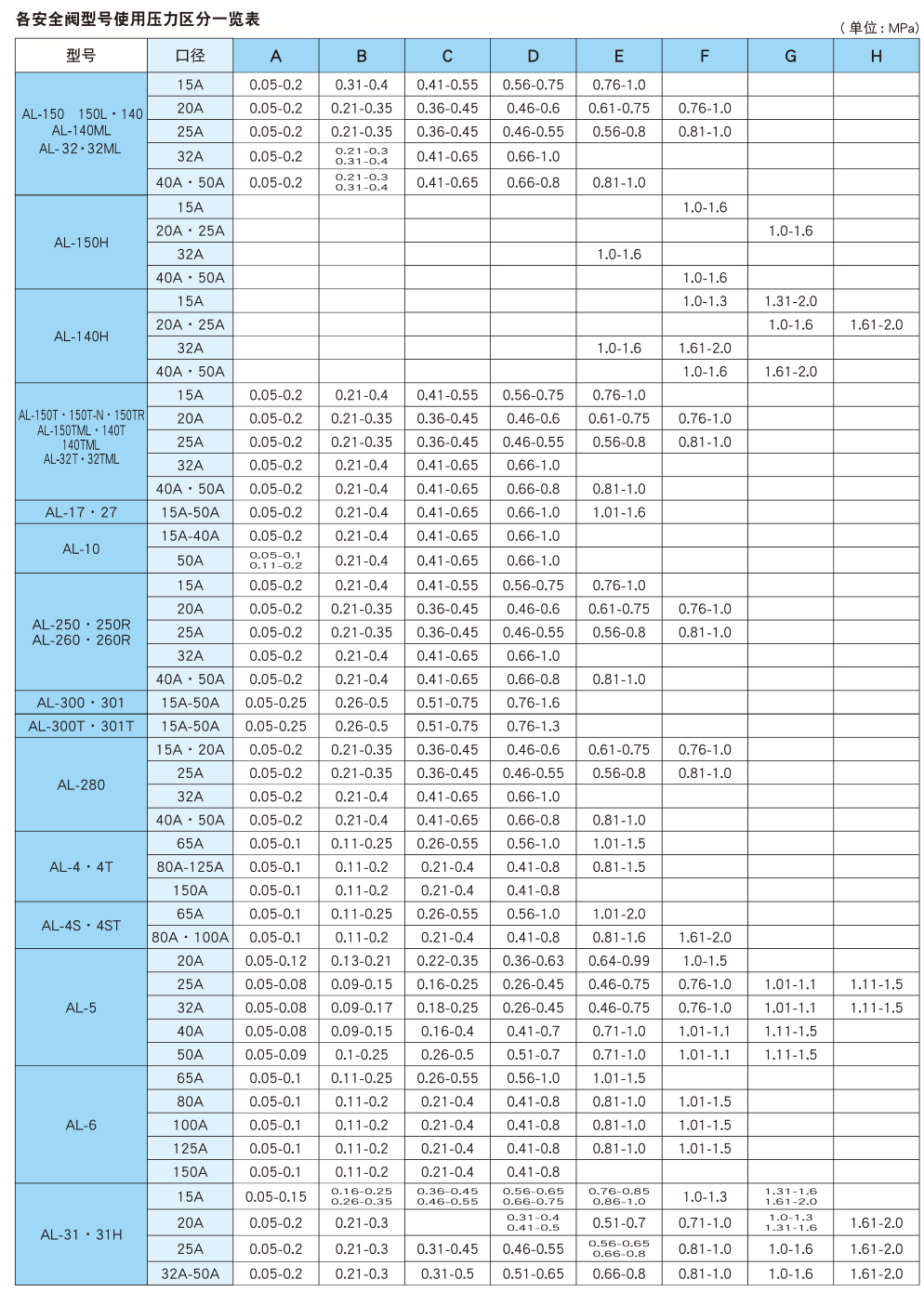

设置压力范围表

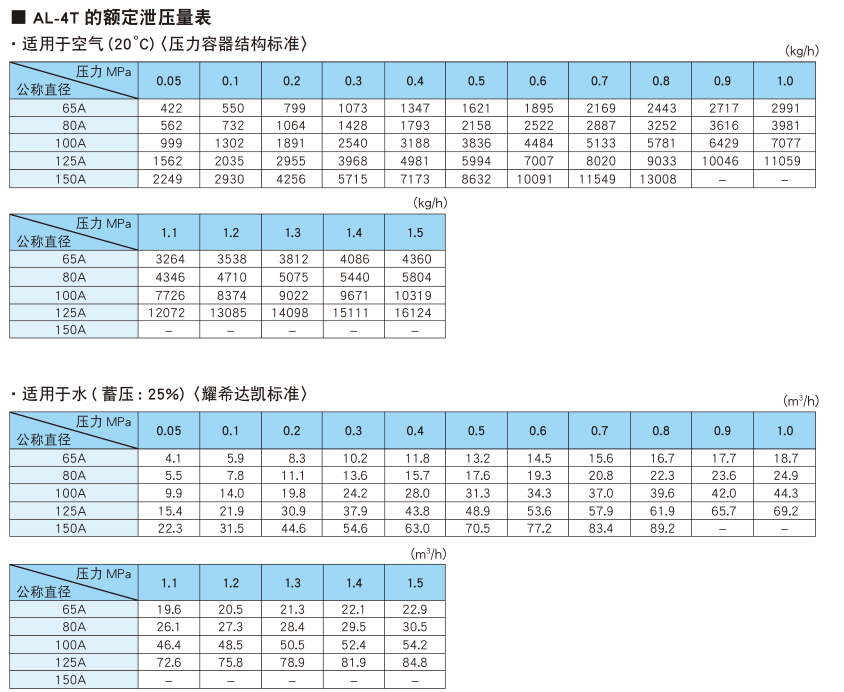

额定泄压量表
尺寸图
