减压阀/汽水分离器

GP-2000CS

采用面积大的膜片与外部检测构造，实现稳定的二次压力控制;Cv值大，对于一次侧压力变化和二次侧负荷变动具有优秀的控制性能;主阀阀座采用球形设计，密封性符合ANSI 4 级标准。





GP-2000CS

仕様

型号 蒸汽, 高压, 大流量
适用流体 膜片导阀型
仕様 产品种类 导阀式
口径 15A (1/2") - 200A (8")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型,JIS 10K FF, 20K RF, JIS 30K RF 法兰盘型, ASME Class 150 or 300 法兰盘型, EN PN25 法兰盘型, 承插焊接
一次压力 0.1 - 3.0 MPa
二次压力 0.02 - 2.0 MPa (*)
最高温度 260 ℃

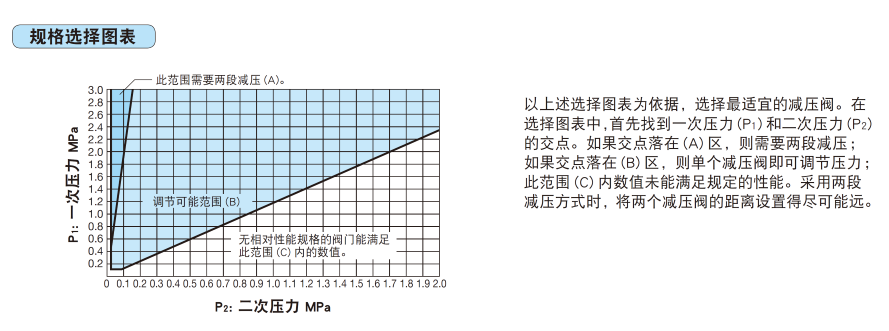

二次压力可调 一次压力(表压)的85%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高260℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 铸碳钢
主阀瓣、主阀座 电镀司太力合金的不锈钢
导阀瓣、导阀座 不锈钢
膜片 不锈钢

备注

* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
C: 1.3-2.0 MPa

JIS Rc 螺纹型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 398 16 5.0
20A(3/4) 150 398 16 7.2
25A(1) 160 404 21.5 10.9
32A(1-1/4) 180 434 24 14.3
40A(1-1/2) 180 434 24 18.8
50A(2) 230 498 37 32
JIS 30K RF 法兰盘型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 240 398 18 5.0
20A(3/4) 240 398 18 7.2
25A(1) 250 404 24.5 10.9
32A(1-1/4) 260 434 27 14.3
40A(1-1/2) 260 434 27 18.8
50A(2) 230 498 42 32
65A(2-1/2) 294 552 75 60
80A(3) 314 575 84 78
100A(4) 358 658 133 120

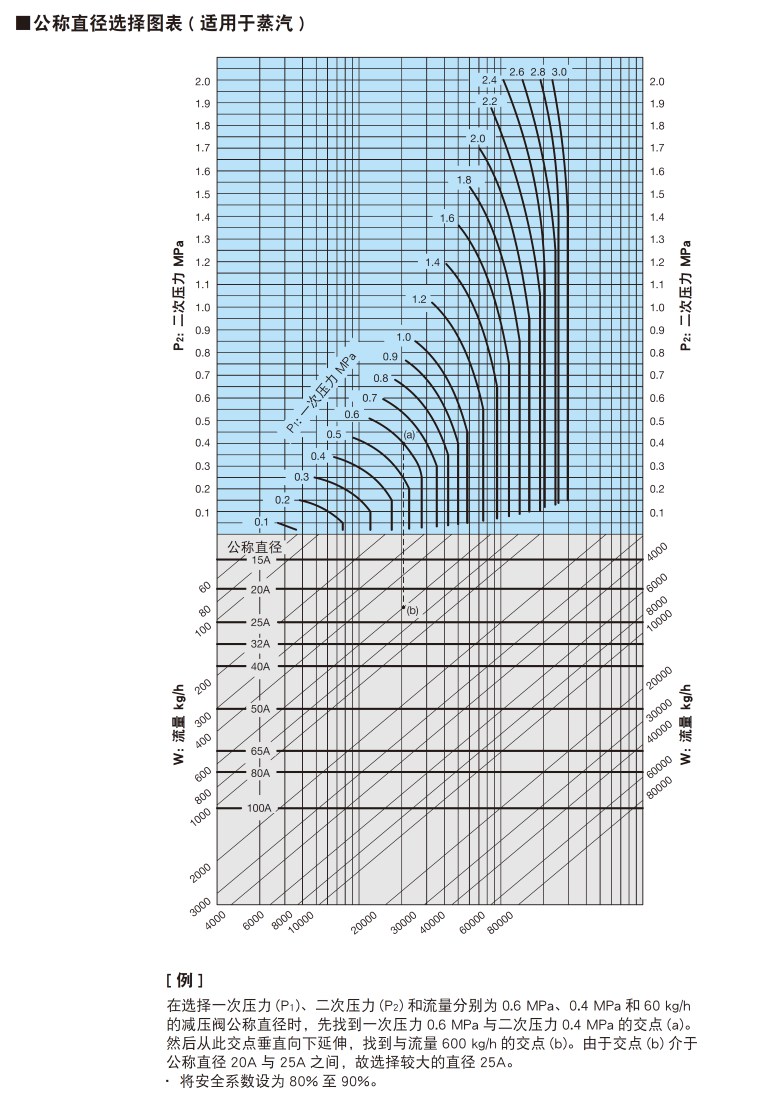

关于流量

尺寸图

Dimensional drawing
