过滤器
SU-20S
* 法兰盘型，球墨铸铁，1.0MPa
* 采用一触式盖子，便于维护
仕様
| 特点 | 吊桶式 / 法兰盘型 / 球墨铸铁 / 单触盖 | |
|---|---|---|
| 类型 | U 型 | |
| 仕様 | 产品种类 | U型 |
| 口径 | 20A (3/4") - 125A (5") | |
| 适用流体 | 冷水和热水、油、其它非危险性流体 | |
| 连接方式 | JIS 10K FF 法兰盘型 | |
| 最高压力 | 1.0 MPa (※) | |
| 使用压力 | 最高1.0 MPa * | |
| 适用温度 | 最高80℃ | |
| 标准滤网 | φ6-9P（ 直径6 mm - 孔距9mm） | |
| 标准网孔 | 60 目 | |
| 材料 | 阀体 | 球墨铸铁 |
| 滤网 | 不锈钢 | |
备注
*5 inch 的最高压力为 0.7MPa，6 inch 的最高压力为 0.5MPa。
| Size | L (mm) | H1 (mm) | Weight (kg) |
|---|---|---|---|
| 20A(3/4) | 175 | 97.5 | 5.6 |
| 25A(1) | 175 | 97.5 | 6.7 |
| 32A(1 1/4) | 230 | 146 | 12.5 |
| 40A(1 1/2) | 230 | 146 | 13.2 |
| 50A(2) | 230 | 156 | 13.8 |
| 65A(2 1/2) | 290 | 182 | 20.8 |
| 80A(3) | 300 | 197.5 | 27.1 |
| 100A(4) | 365 | 262 | 48.6 |
| 125A(5) | 425 | 340.5 | 69.4 |
| 150A(6) | 505 | 378 | 108.3 |
关于流量
Selection data：

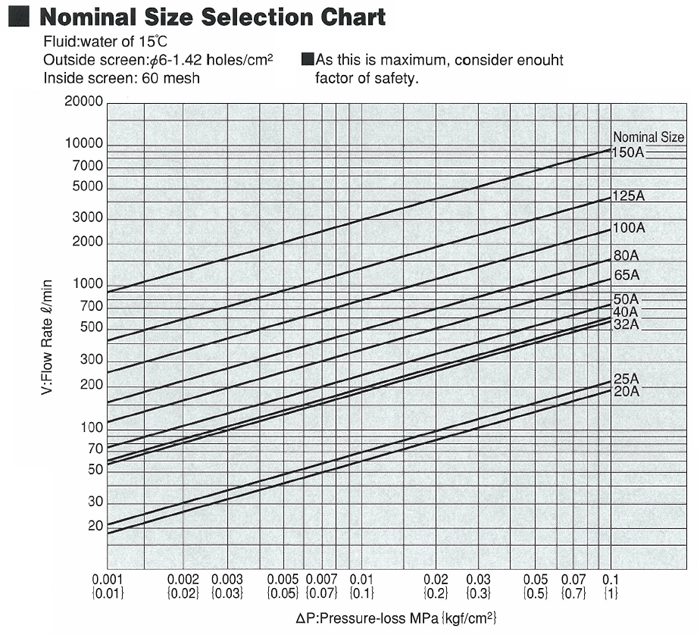

口径选择图表
