蒸汽疏水阀/空气疏水阀

TF-2

* 大容量的杠杆式浮球疏水阀
* 内置排气阀减少了气锁的风险





TF-2

仕様

特点 最大0.7MPa / 螺纹型
类别 浮球式蒸汽疏水阀
仕様 产品种类 蒸汽疏水阀_浮球式
口径 15A (1/2") - 50A (2")
适用流体 蒸汽冷凝水
连接方式 JIS Rc 螺纹型
最高压力 0.7 MPa
工作压力 0.01 - 0.7 MPa
最高温度 170 ℃
材料 阀体 球墨铸铁
阀瓣 不锈钢
阀座 不锈钢
浮球 不锈钢

备注

尺寸(mm)和重量(kg)
Size d L H H1 H2 重量
15A(1/2") Rc 1/2 257 252 122 42 13.3
20A(3/4") Rc 3/4 257 252 122 42 13.3
25A(1") Rc 1 290 266 122 42 15.5
32A(1-1/4") Rc 1-1/4 290 266 122 42 15.5
40A(1-1/2") Rc 1-1/2 335 310 159 45 19.2
50A(2") Rc 2 335 310 159 45 19.2

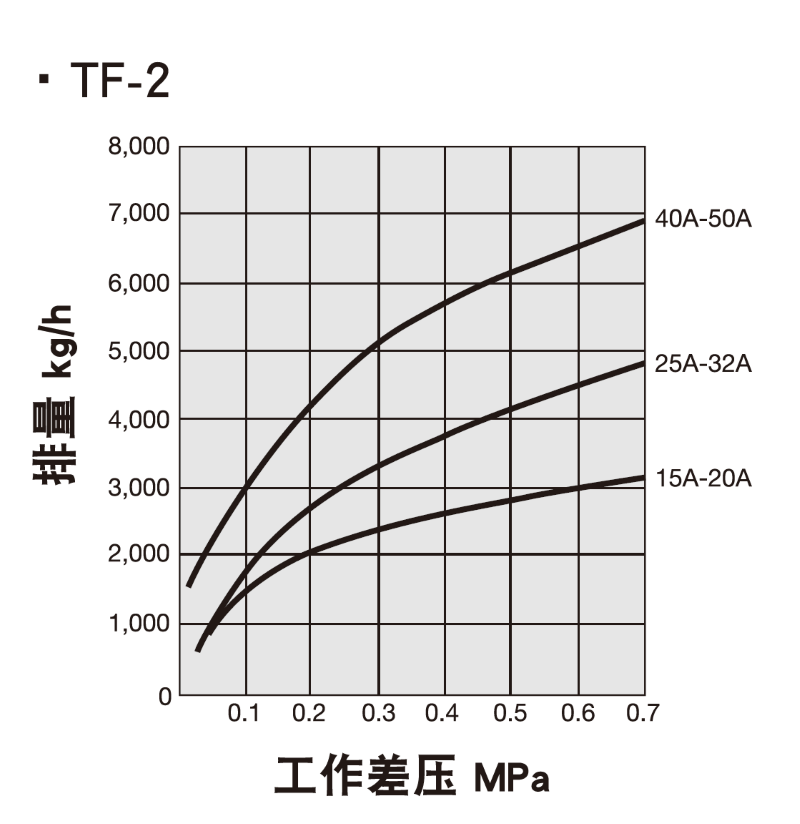

关于流量

尺寸图

Dimensional drawing
