减压阀/汽水分离器
GD-30
* 直动式
* 小型，轻巧，设计先进
* 具有超群的性能和耐久性
* 装有手柄，便于调节
* 内置过滤网防御垃圾问题
仕様
| 特点 | 直动式 / 青铜 / 螺纹型 | |
|---|---|---|
| 类型 | 直动式 | |
| 仕様 | 产品种类 | 直动式 |
| 口径 | 15A (1/2") - 50A (2") | |
| 适用流体 | 蒸汽 | |
| 连接方式 | JIS Rc / NPT 螺纹型 | |
| 一次压力 | Max. 1.7 MPa | |
| 二次压力 | 0.02 - 1.0 MPa (*) | |
| 最小压差 | 0.05 MPa | |
| 最大减压比 | 10 : 1 | |
| 适用温度 | 最高210℃ | |
| 阀座泄漏 | 额定流量的0.01% 或以下 | |
| 材料 | 阀体 | 青铜 |
| 阀门和阀座 | 不锈钢 | |
| 波纹管 | 磷青铜 | |
备注
* 二次压力
A: 0.02-0.1 MPa
B: 0.05-0.4 MPa
C: 0.35-1.0 MPa
尺寸(mm)和重量(kg)
| Size | L (mm) | H (mm) | Weight (kg) |
|---|---|---|---|
| 15A(1/2) | 80 | 191 | 1.9 |
| 20A(3/4) | 85 | 191 | 1.9 |
| 25A(1) | 95 | 191 | 2.0 |
| 40A(1-1/2) | 140 | 307 | 10.1 |
| 50A(2) | 150 | 307 | 10.4 |
关于流量
Selection data：

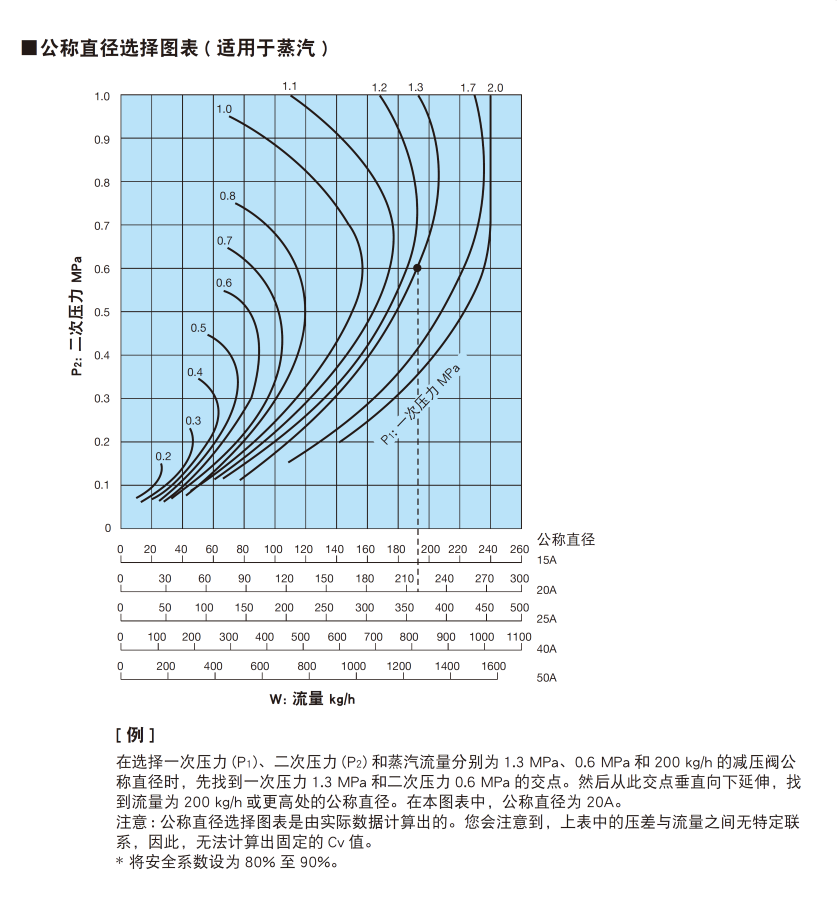

口径选择图表
尺寸图
