蒸汽疏水阀/空气疏水阀
TSF-8
* TSF-8可以有效地排放冷凝水而不滞留
* 由于主要部件都连接在盖子上，可以在阀体与管道连接的情况下拆开盖子，因此可以很容易地进行检查和部件更换。
* 由于主要部件是由不锈钢制成的，因此具有优异的耐腐蚀性和耐用性。
*加入了一个过滤网，以保护内部零件不受外来物质的影响，并提高耐用性。
仕様
| 特点 | 球墨铸铁 / 螺纹型 | |
|---|---|---|
| 类别 | 浮球式蒸汽疏水阀 | |
| 仕様 | 产品种类 | 蒸汽疏水阀_浮球式 |
| 口径 | 15A (1/2") - 25A (1") | |
| 适用流体 | 蒸汽冷凝水 | |
| 连接方式 | JIS Rc 螺纹型 or NPT | |
| 最高压力 | 2.1 MPa | |
| 工作压力 | Max. 2.1 MPa (TSF-8-5: 0.01-0.5 MPa, TSF-8-10: 0.01-1.0 MPa, TSF-8-21: 0.01-2.1 MPa) | |
| 最高温度 | 220 ℃ | |
| 材料 | 阀体 | 球墨铸铁 |
| 阀瓣和阀座 | 不锈钢 | |
| 浮球 | 不锈钢 | |
备注
尺寸(mm)和重量(kg)
| Size | d | L | A | A1 | H | 重量 |
|---|---|---|---|---|---|---|
| 15A(1/2") | Rc 1/2 | 121 | 147 | 90 | 113 | 3.7 |
| 20A(3/4") | Rc 3/4 | 121 | 147 | 90 | 113 | 3.7 |
| 25A(1") | Rc 1 | 145 | 147 | 90 | 113 | 4.1 |
关于流量
Selection data：

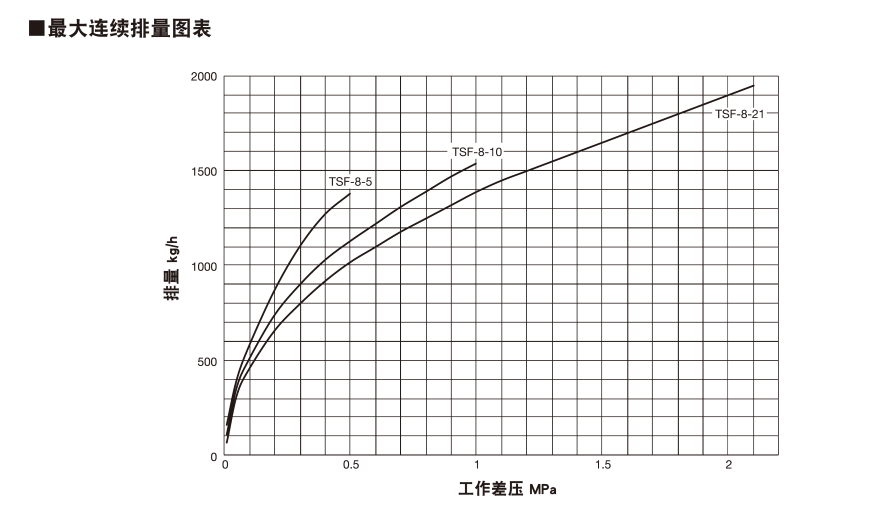

排量图表
尺寸图
