电磁阀/电动阀
DP-10
* 可用于蒸汽、空气、水和油等多种流体
* 虽然小型，轻量，但容量大
* 垂直安装和水平安装均可
仕様
| 特点 | 活塞式 / AC / 青铜 / 螺纹型 | |
|---|---|---|
| 类别 | 活塞式电磁阀 | |
| 仕様 | 产品种类 | 电磁阀_活塞型 |
| 口径 | 10A (3/8") - 50A (2") | |
| 适用流体 | 蒸汽、空气、冷水和热水、油 (20 cSt 或以下) | |
| 连接方式 | JIS Rc 螺纹型 | |
| 最高压力 | 1.0 MPa | |
| 工作压力 | 0.05 - 1.0 MPa (不可用于真空条件) | |
| 最高温度 | 180 ℃ | |
| 最小压差 | 0.05 MPa (垂直安装则要求0.1MPa以上) | |
| 额定电压 | AC 110/220V 可选，50/60Hz 共用 | |
| 阀座泄漏量 | 标准条件下，50mL/min（空气压力为0.6MPa）。 | |
| 作动方式 | 常闭 | |
| 材料 | 阀体 | 青铜 |
| 活塞 | 不锈钢 | |
| 阀瓣 | PTFE 聚四氟乙烯 | |
备注
也可提供端子盒（如需接线，请告知工作电压）。
尺寸(mm)和重量(kg)
| Size | L | H | 重量( |
|---|---|---|---|
| 10A(3/8") | 70 | 119 | 1.2 |
| 15A(1/2") | 70 | 119 | 1.2 |
| 20A(3/4") | 80 | 126 | 1.4 |
| 25A(1") | 95 | 133 | 1.8 |
| 32A(1-1/4") | 110 | 155 | 2.6 |
| 40A(1-1/2") | 120 | 162 | 3.2 |
| 50A(2") | 140 | 177 | 5.1 |
关于流量
Selection data：

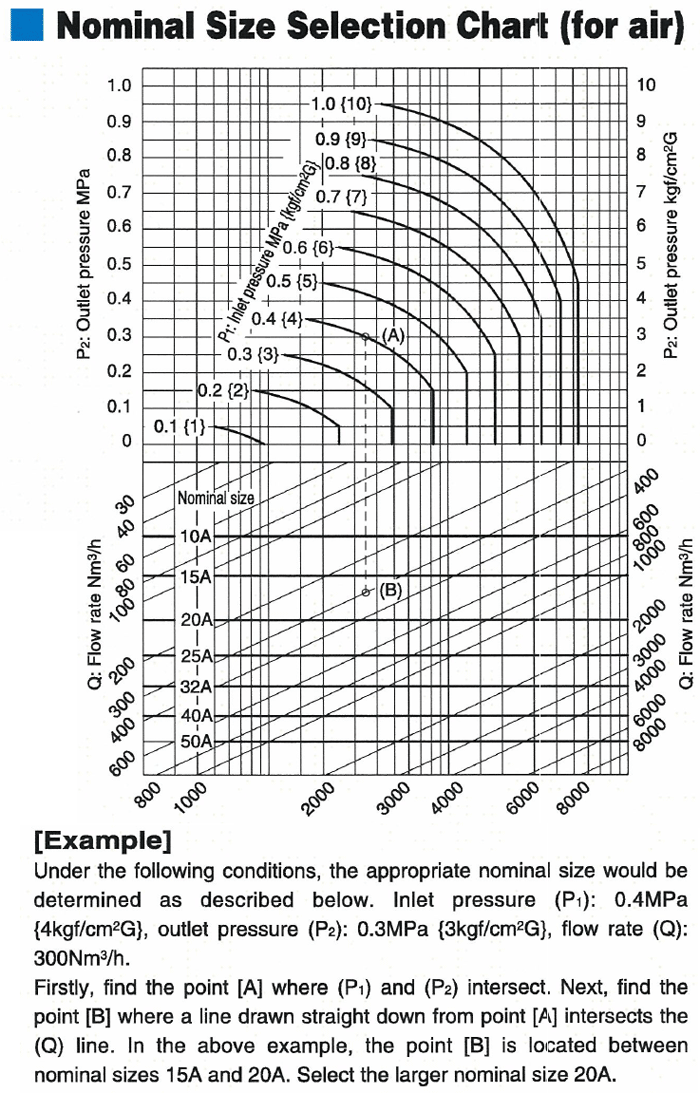

口径选择图表 (适用于空气)

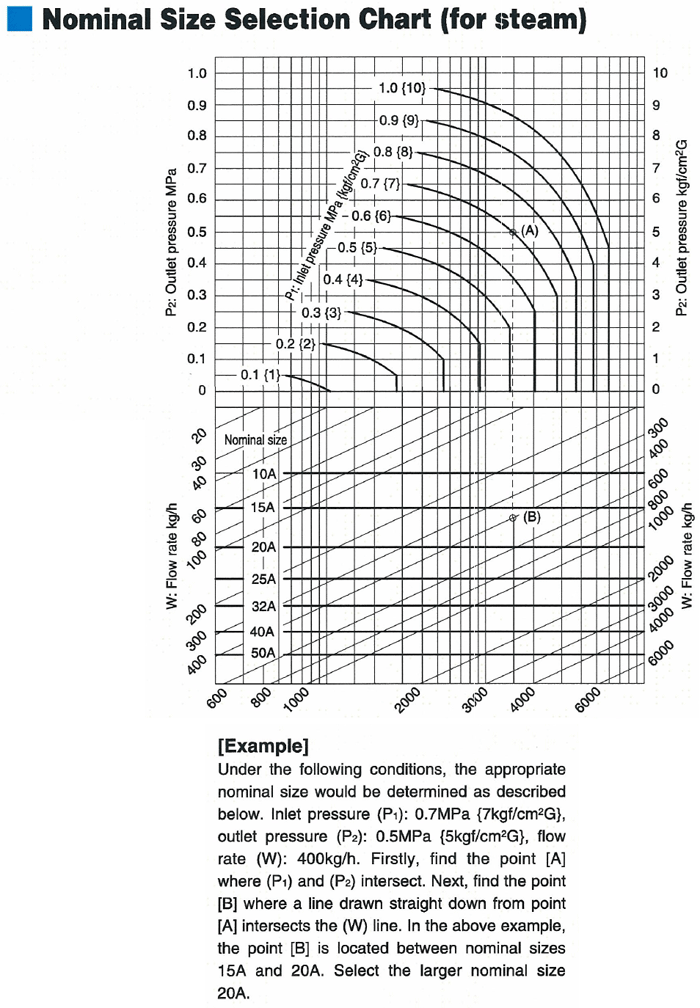

口径选择图表 (适用于蒸汽)

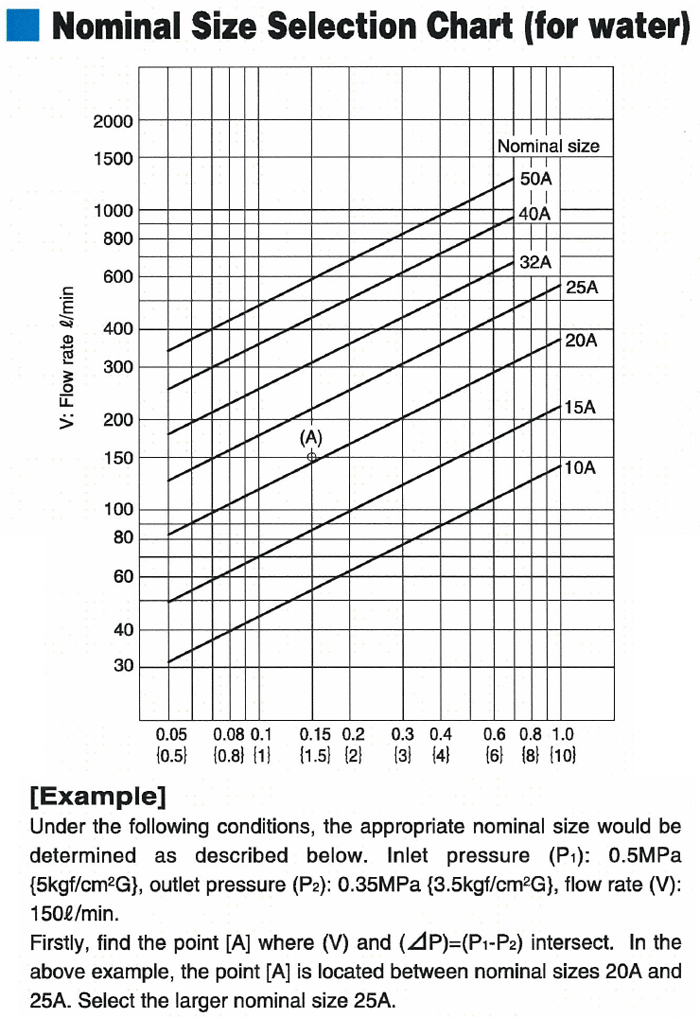

口径选择图表 (适用于水)
尺寸图
