散热疏水阀/散热阀
HV-3
* 广泛应用于冷热水散热器阀门或回流阀
* 关闭时扭矩小
仕様
| 特点 | 散热阀 / 回流阀 | |
|---|---|---|
| 类别 | 散热阀 | |
| 仕様 | 产品种类 | 散热阀_角型 |
| 口径 | 15A (1/2") - 20A (3/4") | |
| 适用流体 | 冷水和热水 | |
| 连接方式 | 入口: JIS Rc 出口: JIS R (活接头) | |
| 最高压力 | 0.6 MPa | |
| 适用温度 | 最高90℃ | |
| 材料 | 阀体 | 青铜 |
| 阀门 | 聚四氟乙烯 | |
| 阀座 | 青铜 | |
备注

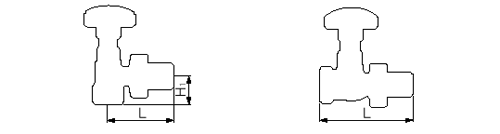

尺寸和重量 (Angle type)
| Size | L (mm) | H1 (mm) | Weight (kg) |
|---|---|---|---|
| 15A(1/2) | 56 | 24 | 0.29 |
| 20A(3/4) | 63 | 28 | 0.41 |
尺寸和重量 (Straight type)
| Size | L (mm) | Weight (kg) |
|---|---|---|
| 15A(1/2) | 78 | 0.31 |
| 20A(3/4) | 88 | 0.47 |
关于流量
Selection data：

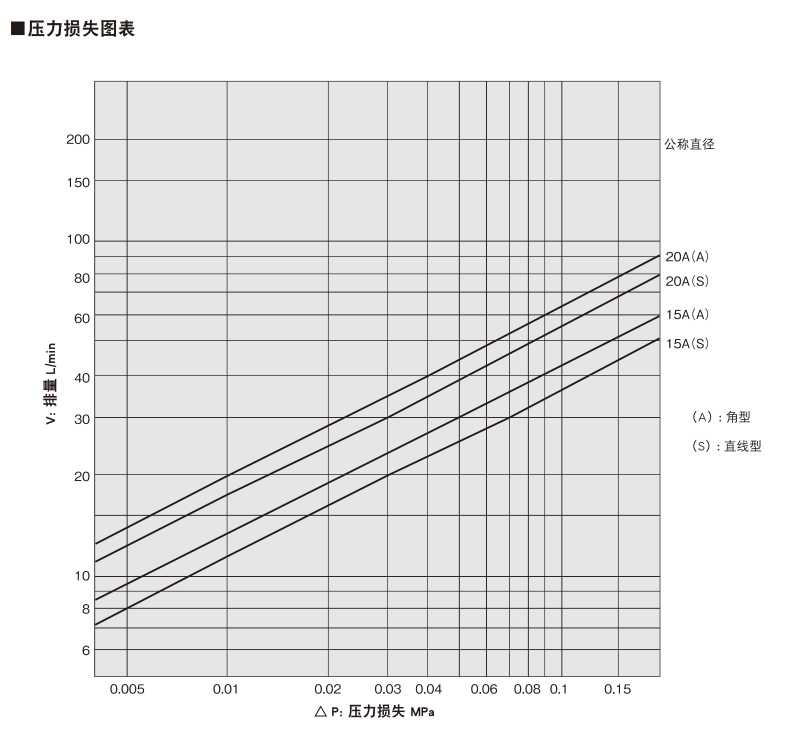

压力损失图表
尺寸图
