手动阀
BFV-1S
・双偏心结构，减少对阀座的磨损。
・50-150A:手柄操作式, 200-300A:齿轮操作式
仕様
| 特点 | 不锈钢蝶阀 | |
|---|---|---|
| 仕様 | 产品种类 | 蝶阀 |
| 口径 | 50A (2") - 300A (12") | |
| 适用流体 |
蒸汽 水 油 空气、非危险流体 |
|
| 连接方式 | 对夹式（可连接成JIS10K, ASME Class 150， EN PN16法兰型） | |
| 最高压力 | Max. 1.9 MPa (*1) | |
| 最高温度 | 190 ℃ (*1) | |

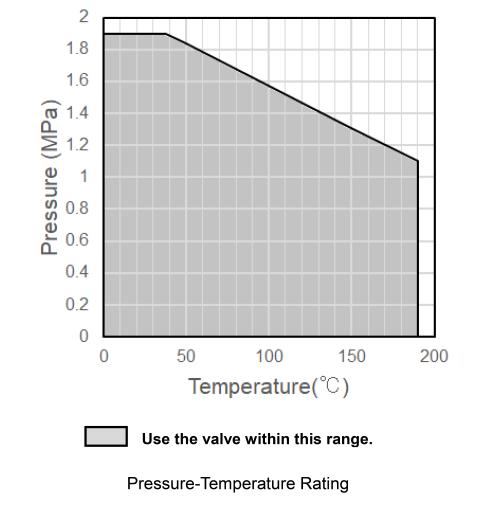

| *1 | 根据压力-温度标准 | |
| 材料 | 阀体 | 不锈钢 |
| 阀瓣 | 不锈钢 | |
| 阀座 | PTFE | |
备注
* 在对产品进行配管时，请使用金属垫片以外的密封垫片。
* 避免将产品安装在流量不平衡的地方，如泵的出水口附近，弯头的二次侧，减速器的下游和控制阀的二次侧。
* 在额定压力-温度标准内使用阀门。
尺寸(mm)和重量(kg)
| Size | H | H1 | L | 重量 |
|---|---|---|---|---|
| 50A(2") | 212 | 72 | 43 | 3.5 |
| 65A(2-1/2") | 227 | 80 | 49 | 4.5 |
| 80A(3") | 237 | 87 | 49 | 5 |
| 100A(4") | 252 | 102 | 54 | 7 |
| 125A(5") | 273 | 120 | 56 | 9 |
| 150A(6") | 295 | 132 | 56 | 12 |
| 200A(8") | 411 | 167 | 64 | 24 |
| 250A(10") | 490 | 205 | 71 | 40 |
| 300A(12") | 527 | 245 | 81 | 55 |
关于流量
Selection data：

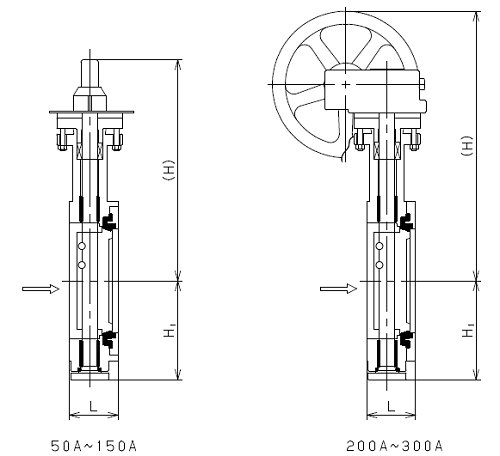

尺寸图
