电磁阀/电动阀
DBFV-1S
* 双偏心结构，减少对阀座的磨损。
* 内置热保护器和扭矩保护器
仕様
| Feature | 电动蝶阀/不锈钢/开关阀 | |
|---|---|---|
| 仕様 | 产品种类 | 电动阀 |
| 适用流体 |
蒸汽 水 油 空气、非危险流体 |
|
| 连接方式 | 对夹式（可连接成JIS10K, ASME Class 150， EN PN16法兰型） | |
| 最高压力 | 1.9 MPa (*1) | |
| 最高温度 | 190 ℃ (*1) | |

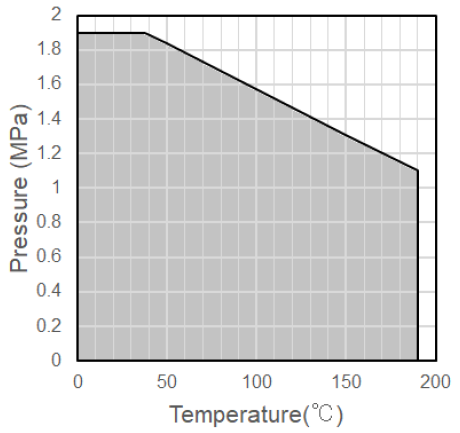

| *1 | 根据压力-温度标准 | |
| 环境温度 | -25 to 70℃ | |
| 额定电压 | AC220V (50/60Hz) | |
| 运作 | ON-OFF (90°正反旋转) | |
| 控制信号 | 完全打开/关闭（触点开关量：AC250V时5A） | |
| 连续作动时间 | 15分钟 | |
| 绝缘等级 | F 级 | |
| 防护等级 | IP67 | |
| 材料 | 阀体 | 不锈钢 |
| 球体 | 不锈钢 | |
| 阀座 | PTFE | |
| 执行器外壳 | 铝合金 | |
备注
* 在对产品进行配管时，请使用金属垫片以外的密封垫片。
* 避免将产品安装在流量不平衡的地方，如泵的出水口附近，弯头的二次侧，减速器的下游和控制阀的二次侧。
* 在额定压力-温度标准内使用阀门。
尺寸(mm)和重量(kg)
| Size | H | H1 | L | 重量 |
|---|---|---|---|---|
| 50A2" | 375 | 72 | 43 | 7 |
| 65A2-1/2" | 390 | 80 | 49 | 8 |
| 80A3" | 400 | 87 | 49 | 8.5 |
| 100A4" | 442 | 102 | 54 | 11 |
| 125A5" | 536 | 120 | 56 | 20.5 |
| 150A6" | 558 | 132 | 56 | 23.5 |
关于流量
Selection data：
尺寸图
