减压阀/汽水分离器
GP-1000EN
* GP-1000EN 的面间距尺寸符合欧洲标准，因此可便于代替现有阀门。
* 能对一次压力的波动和流量的变化迅速做出回应，因此使二次压力可以保持在一定压力。
* 便于压力调节，压力设置范围广。
仕様
| 特点 | 膜片式 / 球墨铸铁 / 法兰盘型 / 螺纹型 | |
|---|---|---|
| 类型 | 膜片式引导作动型 | |
| 仕様 | 产品种类 | 导阀式 |
| 口径 | 15A (1/2") - 100A (4") | |
| 适用流体 | 蒸汽 | |
| 连接方式 | EN PN16,GB/T PN16 | |
| 一次压力 | 0.1 - 1.0 MPa | |
| 二次压力 | 0.05 - 0.9 MPa | |
| Reduced pressure | 一次压力(表压)的90%以下 | |
| 最小压差 | 0.05 MPa | |
| 最大减压比 | 20 : 1 | |
| 适用温度 | 最高220℃ | |
| 阀座泄漏 | 额定流量的0.01%或以下 | |
| 材料 | 阀体 | 球墨铸铁 |
| 主阀瓣、主阀座 | 不锈钢 | |
| 导阀瓣、导阀座 | 不锈钢 | |
| 活塞、圆筒形内衬圈 | 黄铜，青铜 | |
| 膜片 | 不锈钢 | |
备注
Enter a value in the following field for a calculation of flow rate.
* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.
尺寸(mm)和重量(kg)
| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 15A(1/2) | 150 | 291 | 8.0 | 1 |
| 20A(3/4) | 150 | 291 | 8.5 | 2.3 |
| 25A(1) | 160 | 300 | 10.0 | 4 |
| 32A(1-1/4) | 180 | 333 | 14.0 | 6.5 |
| 40A(1-1/2) | 200 | 333 | 15.5 | 9 |
| 50A(2) | 230 | 353 | 21.0 | 16 |
| 65A(2-1/2) | 290 | 357 | 30.0 | 25 |
| 80A(3) | 310 | 404 | 37.0 | 36 |
| 100A(4) | 350 | 450 | 57.0 | 64 |
关于流量
一次压力为 0.6MPa 或以上、且减压比超过 10:1 时，请参见口径选择图表。
Selection data：

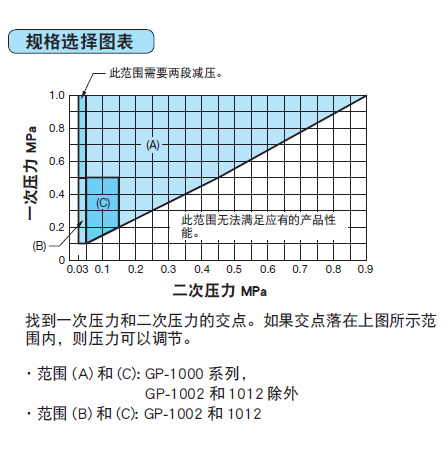

技术规格选择图表

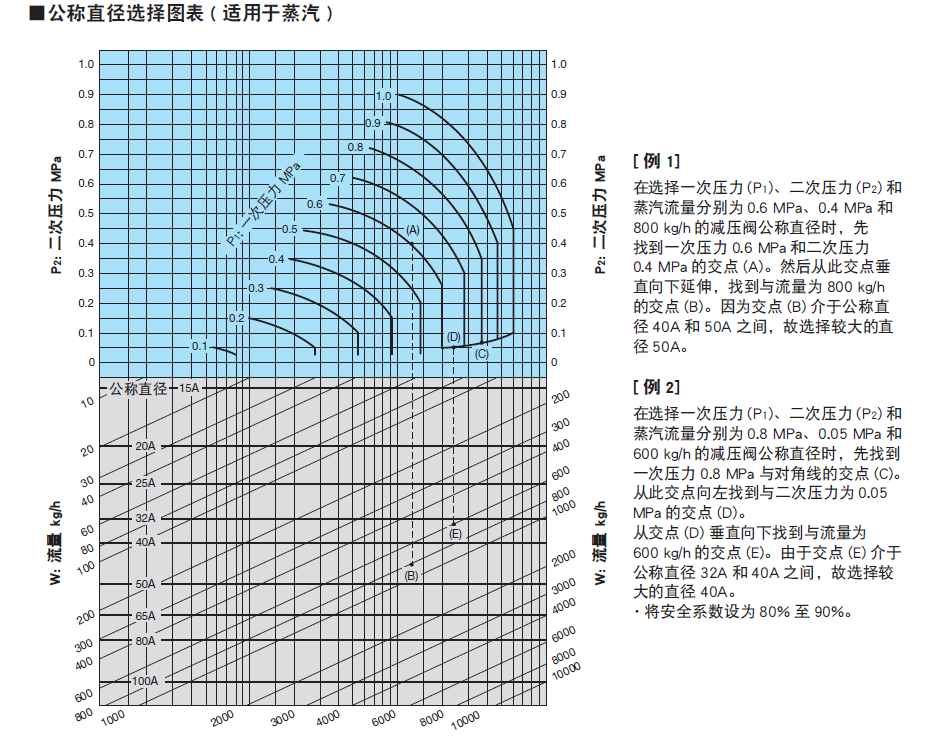

口径选择图表 (适用于蒸汽)

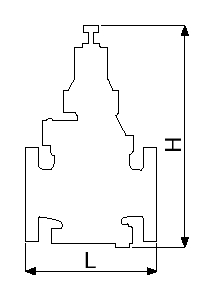

尺寸图
