蒸汽疏水阀/空气疏水阀

TSF-10SF

* TSF系列没有滞留能有效地排放冷凝水，实现零蒸汽损失。
* 排气阀一体化设计，能迅速排放配管内空气，大大缩短设备从启动到运行时间。
* 转动阀塞就可以实现流体360度全方位配置。
* 在不用拆卸阀门的情况下，流路可以被简单调整。
* 主要的零件都安排在阀盖上，不需要从管道上拆卸阀门就可以实现维修更新。检查和更换零件都可以简单的实现。





TSF-10SF

仕様

特点 可调节流向/全不锈钢/法兰盘型
类别 浮球式蒸汽疏水阀
仕様 产品种类 蒸汽疏水阀_浮球式
口径 15A (1/2") - 25A (1")
适用流体 蒸汽冷凝水
连接方式 JIS 10K FF or 20K RF 法兰盘型, ASME Class 150/300 或者EN PN16/25 法兰盘型
最高压力 2.1 MPa
工作压力 2.1 MPa (0.01 - 2.1 MPa 取决于孔径)
最高温度 220 ℃
材料 阀体 不锈钢
阀瓣和阀座 不锈钢
浮球 不锈钢

备注

【适用压力范围】
・TSF-10S(F)-5:0.01-0.5MPa
・TSF-10S(F)-10:0.01-1.0MPa
・TSF-10S(F)-21:0.01-2.1MPa

尺寸(mm)和重量(kg)
Size L H A A1 重量 10KFF 重量 20KRF
15A(1/2") 195 110 173 88.5 4.8 5.0
20A(3/4") 215 110 173 88.5 5.2 5.4
25A(1") 235 110 173 88.5 6.2 6.6

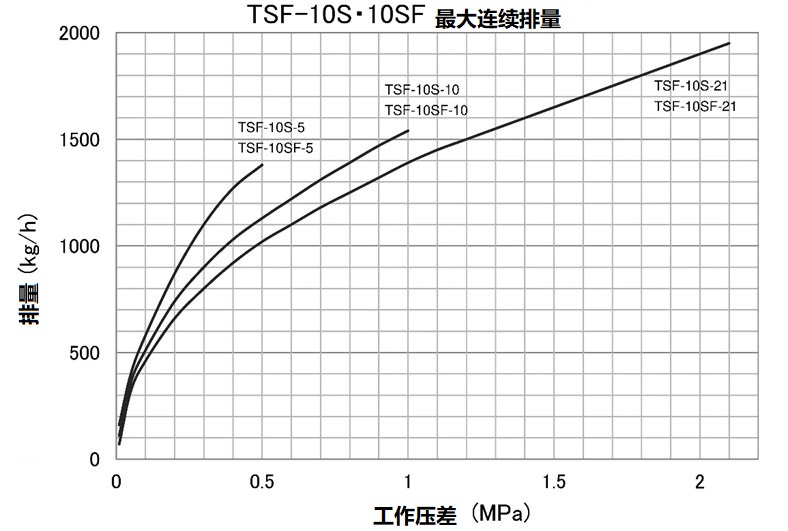

关于流量

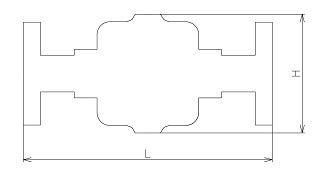

尺寸图

Dimensional drawing
