温度调节阀
OB-2G
* 装有调节手柄，便于设置
* 双阀结构，容量大
* 外部加压波纹管具有高度的温度耐受力
仕様
| 特点 | 双阀结构 / 用于供热 / 法兰盘型 | |
|---|---|---|
| 类别 | 温度调节器 | |
| 仕様 | 产品种类 | 用于加热 |
| 口径 | 15A (1/2") - 125A (5") | |
| 适用流体 | 蒸汽、热水 | |
| 连接方式 | JIS 10K FF法兰盘型 | |
| 最高压力 | 0.7 MPa (※) | |
| 最高温度 | 180 ℃ | |
| 温度调节范围 | 15-35℃, 20-40℃, 35-55℃, 40-60℃, 50-70℃, 60-80℃, 70-90℃, 80-100℃ | |
| 标准导管长度 | 15-80A: 2m / 100A-125A : 3m | |
| 材料 | 阀体 | 铸铁 |
| 阀门 | 磷青铜 | |
| 阀座 | 磷青铜 | |
| 感热筒 | 铜 (镀镍铬) | |
备注
* 最高压力
[15A-40A] 0.7MPa
[50A-65A] 0.5MPa
[80A-100A] 0.4MPa
[125A] 0.2MPa
* 阀门、阀座、感热筒可提供不锈钢材质。
尺寸(mm)和重量(kg)
| Size | L | H | 重量 |
|---|---|---|---|
| 15A(1/2") | 126 | 520 | 15 |
| 20A(3/4") | 130 | 520 | 16 |
| 25A(1") | 140 | 540 | 18 |
| 32A(1-1/4") | 150 | 550 | 21 |
| 40A(1-1/2") | 160 | 550 | 23 |
| 50A(2") | 180 | 620 | 29 |
| 65A(2-1/2") | 215 | 650 | 38 |
| 80A(3") | 260 | 670 | 48 |
| 100A(4") | 300 | 750 | 58 |
| 125A(5") | 360 | 810 | 76 |
关于流量
Selection data：

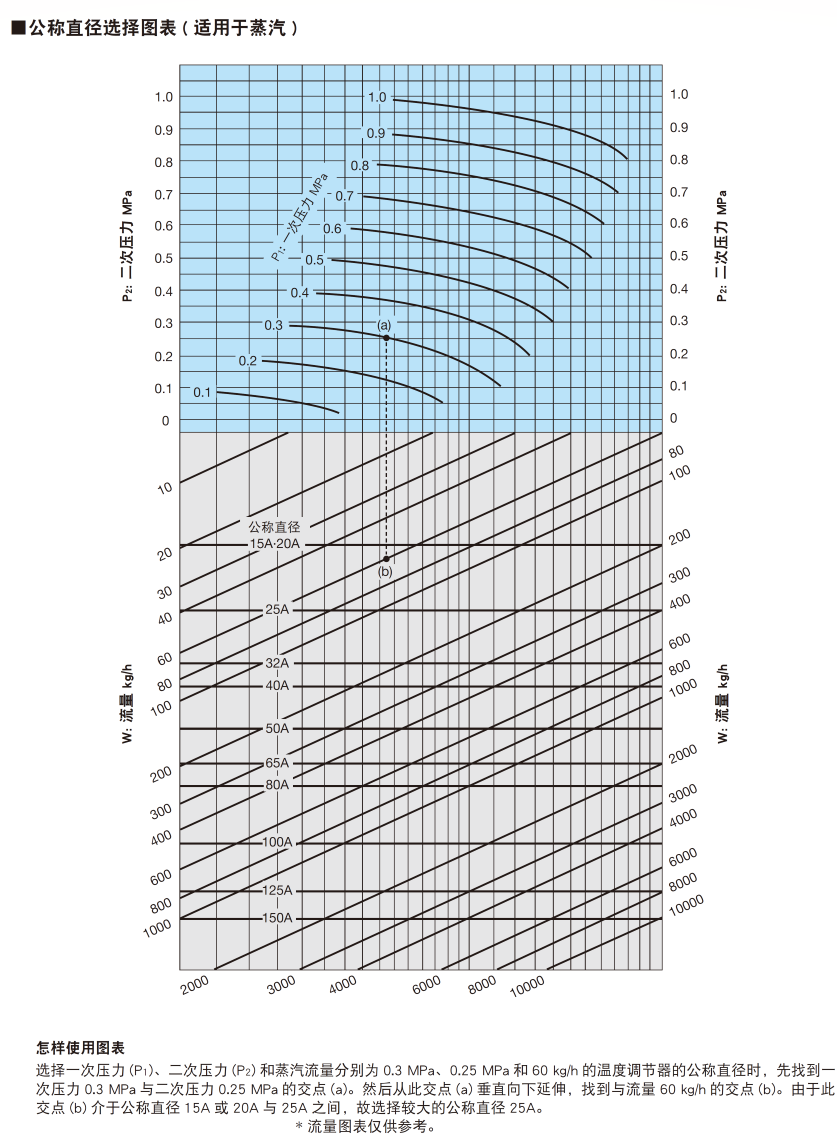

口径选择图表

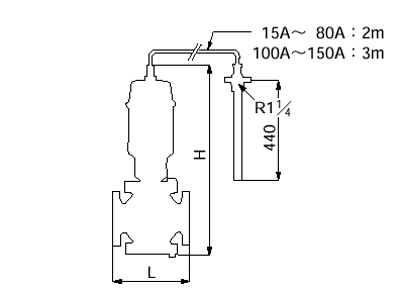

尺寸图
